انواع استانداردهای ناودانی و کاربردهای آن در صنایع مختلف

یکی از محصولات فولادی پرکاربرد در صنعت ساخت و ساز، ناودانی می باشد. این سازه فولادی از محبوبیت خاصی برخوردار است. انواع ناودانی را با توجه به نوع و کاربرد آن در ابعاد و اندازه های مختلف طراحی می کنند که این ویژگی ها در تعیین قیمت و وزن آن ها نقش به سزایی دارد.

ناودانی صنعتی و ساختمانی یک پروفیل است که از نظر شکل هندسی شبیه U انگلیسی است. سطح مقطع ناودانی از یک جان به صورت افقی و دو بال به صورت عمودی تشکیل شده است، توجه داشته باشید که زاویه‌ های داخلی مقطع پروفیل ناودانی حالت گردی دارند.

در این مطلب قصد داریم پیرامون انواع استانداردهای ناودانی و کاربردهای آن در صنایع مختلف صحبت کنیم، پس تا پایان این مطلب همراه با آهن ملل بمانید.

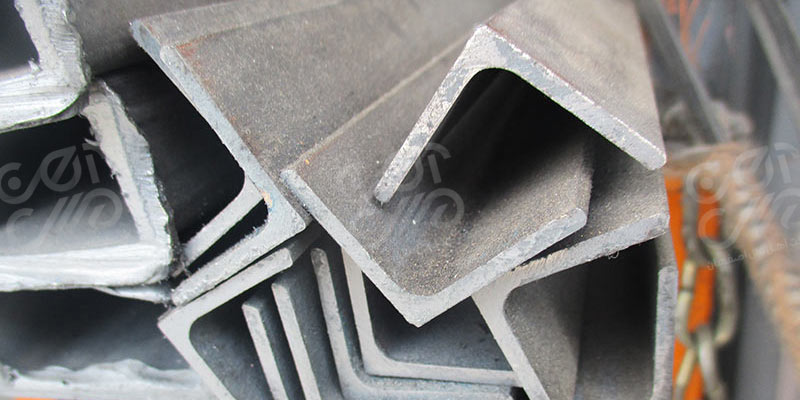

ناودانی چیست؟

به مقاطع فولادی که به شکل U انگلیسی هستند، ناودانی گفته می شود. این محصول که در دسته پروفیل های باز قرار دارد و به سه روش پرسی، فابریک نورد سرد و فابریک نورد گرم تولید می شود. بنابراین، در هنگام خرید ناودانی باید بدانید که به چه نوع ناودانی نیاز دارید.

در تولید به شیوه پرسی با قرار گرفتن ورق فولادی در دستگاه رول فرمینگ، فولاد شکل U گرفته و محصول با دستگاه های پرس تولید می شود در حالی که در روش فابریک، ناودانی از ابتدا به همان شکل اولیه تولید می شود، به همین علت به آن ها ناودانی فابریک می گویند. علاوه بر روش های تولید، ناودانی ها از نظر ظاهر در دو شکل ناودانی مشبک و ساده در بازار موجود می باشند.

برای مطالعه: تفاوت نبشی، ناودانی و سپری

انواع ناودانی

همان طور که پیش از این ذکر کردیم، ناودانی صنعتی و ساختمانی از انواع مختلفی برخوردار است. در ادامه به برخی از رایج ترین آن ها اشاره می کنیم:

ناودانی ساده

این نوع از ناودانی، رایج ترین نوع ناودانی است. ارتفاع آن از 30 تا ۴۰۰ میلیمتر متغیر می باشد. این محصول از ورق گرم و در سایزهای 8 تا ۱۶ تولید برای ساخت پل های باربر مورد استفاده قرار می گیرد.

ناودانی مشبک

ناودانی مشبک از ورق گالوانیزه به شکل گرم و سرد تولید می شود. نبشی مشبک علاوه بر اینکه دارای کاربردهای دکوراتیوی است، در ساخت ساختمان های فولادی نیز مورد استفاده قرار می گیرد.

ناودانی شیروانی

ناودانی شیروانی برای جمع‌آوری و هدایت مایعات در ساختمان ها (معمولا سقف شیروانی) استفاده می‌شود. ناودانی شیروانی از نظر شکل ظاهری، جنس و محل استفاده تنوع زیادی دارد. در تولید این نوع ناودانی از ورق با جنس‌های مختلف (فولادی، گالوانیزه، پی وی سی و …) استفاده می کنند.

ناودانی سبک

ناودانی سبک به ناودانی گفته می شود که وزن آن از وزن تعریف شده در جدول استاندارد اشتال کمتر می باشد. ابعاد و وزن این محصول با اندازه های ثبت شده در جدول مهندسی محاسباتی تطابقی ندارد.

ناودانی سنگین

ناودانی سنگین از لحاظ وزن و ابعاد تعریف شده کاملا با جدول اشتال برابر است. این محصول بر اساس اندازه های ثبت شده در جدول محاسباتی در تعدادی از کارخانه‌ های داخلی کشور و هم چنین در برخی از کشورهای اروپایی تولید می گردد. از ابزار های دقیقی که مورد استفاده طراحان، محاسبه گران و مهندسان ساختمانی قرار می گیرد جدول اشتال محصولات فولادی می باشد.

استفاده از جدول اشتال باعث می شود در محاسبات صرفه جویی شود و زمان محاسبات کاهش یابد. به طور کلی ناودانی سبک و سنگین در ابعاد، وزن استانداردهای رعایت شده در زمان تولید، الگوی اشتال، قیمت و کاربرد محصول با یکدیگر تفاوت دارند. قیمت در نظر گرفته شده برای ناودانی سبک و سنگین نیز براساس معیارهایی مانند وزن، سایز و غیره سنجیده می شود.

بیشتر بخوانید: بررسی تفاوت های نبشی آهنی و ناودانی

ناودانی آلومینیوم یا مقاوم در برابر خوردگی

این استاندارد ناودانی در واقع مطابق با استانداردهای آمریکایی به تولید می رسد. این محصول دارای مقاومت بسیار بالایی در برابر خوردگی و حرارت است. همچنین دارای وزن سبک و جوش پذیری بالا می باشد.

ناودانی آلومینیومی به دلیل مقاومت بسیار بالایی که در برابر زنگ زدگی دارد، یکی از پرکاربردترین محصولات در ساخت کفی تریلی و کامیون، یا قالب های فلزی، ساختمان سازی، ساخت درب و پنجره و مصارف دکوراسیون می باشد. ابعاد این محصول از ۸*۸ تا ۱۰۰ *۱۰۰ میلیمتر متغیر است.

نوعی از ناودانی نیز که در نمای ساختمان یا سیمان کاری مورد استفاده قرار می گیرد، به صورت خام و رنگی در ابعاد ۲۰*۲۰ و ۲۵*۲۵ موجود می باشد. نمونه ای دیگر در ساخت در و پنجره مورد استفاده قرار می گیرد و دارای دو شیار در دو طرف مقطع است.

برای اطلاع از قیمت ناودانی امروز به سایت آهن ملل مراجعه فرمایید.

استانداردهای ناودانی

به طور کلی می توان گفت که ناودانی از لحاظ کابرد به دو صورت U و C تعریف شده است. بر اساس کاربرد برای ناودانی در داخل کشور دو استاندارد UPN و UPE در نظر گرفته شده است. تفاوت این دو استاندارد در بال های به کار رفته شده در هریک از این دو مورد می باشد.

استاندارد UPE دارای بال های موازی است و برای ناودانی C اختصاص پیدا کرده است، اما استاندارد UPN دارای بال های مخروطی شکل است و برای ناودانی U مورد استفاده قرار می گیرد. ناودانی UPN که به ناودانی اروپایی معروف است در مقایسه با ناودانی های موجود در کشور ناودانی وزن سنگین تری دارد و از آن بیشتر در پروژه های صنعتی و بزرگ استفاده می شود.

ناودانی با سه استاندارد در جهان تولید می شود:

• استاندارد اروپایی DIN-1026 یا UPN و UNP
• استاندارد مقاوم به خوردگی DIN EN ISO 12944-3
• استاندارد فرانسه NF A 45-255

ناودانی اروپایی (UNP)

وزن ناودانی اروپایی (DIN-1026 یا UPE و UPN)، از انواع دیگر این محصول سنگین تر بوده و ضخامت بیشتری دارد. ناودانی به صورت جفتی در ساخت خرپا، ستون ها و به صورت تکی در ساخت تیرها و باد بندها مورد استفاده قرار می گیرد.

استاندارد UPE نوع C این محصول بوده که بال های موازی دارد در صورتیکه استاندارد UPN، نوع U است که شکل ظاهری آن بال هایی مخروطی شکل دارد. از UNP به صورت جفت و قوطی در ساخت ستون و خرپا و به صورت تکی در ساخت بادبند و تیرها مورد استفاده قرار می گیرد. مقاطع UNP طبق استاندارد اروپائی DIN-1026 و از سایز ۳۰ تا ۴۰۰ تولید و عرضه می شوند.

جدول اشتال ناودانی UPE

جدول اشتال ناودانی UPE به صورت زیر است:

UPE

h mm

b mm

s mm

t mm

R

h1 mm

d mm

Ø

emin mm

emax mm

A kg/m

G kg/m

AL m2/m

AG m2/m

۸۰

۸۰

۵۰

۴.۰

۷.۰

۱۰

۶۶

۴۶

–

–

۱۰.۱

۷.۹۰

۰.۳۴۳

۴۳.۴۵

۱۰۰

۱۰۰

۵۵

۴.۵

۷.۵

۱۰

۸۵

۶۵

M12

۳۵

۳۶

۱۲.۵

۹.۸۲

۰.۴۰۲

۴۱.۰۰

۱۲۰

۱۲۰

۶۰

۵.۰

۸.۰

۱۲

۱۰۴

۸۰

M12

۳۵

۴۱

۱۵.۴

۱۲.۱

۰.۴۶۰

۳۷.۹۸

۱۴۰

۱۴۰

۶۵

۵.۰

۹.۰

۱۲

۱۲۲

۹۸

M16

۳۵

۳۸

۱۸.۴

۱۴.۵

۰.۵۲۰

۳۵.۹۵

۱۶۰

۱۶۰

۷۰

۵.۵

۹.۵

۱۲

۱۴۱

۱۱۷

M16

۳۶

۴۳

۲۱.۷

۱۷.۰

۰.۵۷۹

۳۴.۰۱

۱۸۰

۱۸۰

۷۵

۵.۵

۱۰.۵

۱۲

۱۵۹

۱۳۵

M16

۳۶

۴۸

۲۵.۱

۱۹.۷

۰.۶۳۹

۳۲.۴۰

۲۰۰

۲۰۰

۸۰

۶.۰

۱۱.۰

۱۳

۱۷۸

۱۵۲

M20

۴۶

۴۷

۲۹.۰

۲۲.۸

۰.۶۹۷

۳۰.۶۰

۲۲۰

۲۲۰

۸۵

۶.۵

۱۲.۰

۱۳

۱۹۶

۱۷۰

M22

۴۷

۴۹

۳۳.۹

۲۶.۶

۰.۷۵۶

۲۸.۴۳

۲۴۰

۲۴۰

۹۰

۷.۰

۱۲.۵

۱۵

۲۱۵

۱۸۵

M24

۴۷

۵۱

۳۸.۵

۳۰.۲

۰.۸۱۳

۲۶.۸۹

۲۷۰

۲۷۰

۹۵

۷.۵

۱۳.۵

۱۵

۲۴۳

۲۱۳

M27

۴۸

۵۰

۴۴.۸

۳۵.۲

۰.۸۹۲

۲۵.۳۴

۳۰۰

۳۰۰

۱۰۰

۹.۵

۱۵.۰

۱۵

۲۷۰

۲۴۰

M27

۵۰

۵۵

۵۶.۶

۴۴.۴

۰.۹۶۸

۲۱.۷۸

۳۳۰

۳۳۰

۱۰۵

۱۱.۰

۱۶.۰

۱۸

۲۹۸

۲۶۲

M27

۵۴

۶۰

۶۷.۸

۵۳.۲

۱.۰۴۳

۱۹.۶۰

۳۶۰

۳۶۰

۱۱۰

۱۲.۰

۱۷.۰

۱۸

۳۲۶

۲۹۰

M27

۵۵

۶۵

۷۷.۹

۶۱.۲

۱.۱۲۱

۱۸.۳۲

۴۰۰

۴۰۰

۱۱۵

۱۳.۵

۱۸.۰

۱۸

۳۶۴

۳۲۸

M27

۵۷

۷۰

۹۱.۹

۷۲.۲

۱.۲۱۸

۱۶.۸۷

جدول اشتال ناودانی UPN

در جدول زیر مشخصات وزنی ناودانی UPN آمده است:

UPN

G mm

B mm

H mm

S mm

R1 mm

R1 mm

E mm

A cm2

d mm

Ø

emin

emax

AL

AG

۲۰

۲.۸۶

۲۰

۴۰

۵.۰

۵.۵

۲.۵

–

۳.۷

–

–

–

–

–

–

۳۰

۴.۲۷

۳۳

۳۰

۵.۰

۷.۰

۳.۵

–

۵.۴

–

–

–

–

–

–

۴۰

۴.۸۷

۳۵

۴۰

۵.۰

۳.۵

۷.۰

–

۶.۲

–

–

–

–

–

–

۵۰

۵.۵۹

۳۸

۵۰

۵.۰

۷.۰

۳.۵

۱۳.۷

۷.۱۲

۲۱

–

–

–

۰.۲۳۲

۴۲.۲۲

۶۵

۷.۰۹

۴۲

۶۵

۵.۵

۷.۵

۴.۰

۱۴.۲

۹.۰۳

۳۴

–

–

–

۰.۲۷۳

۳۹.۵۷

۸۰

۸.۶۴

۴۵

۸۰

۶.۰

۸.۰

۴.۰

۱۴.۵

۱۱.۰۰

۴۷

–

–

–

۰.۳۱۲

۳۷.۱۰

۱۰۰

۱۰.۶

۵۰

۱۰۰

۶.۰

۸.۵

۴.۵

۱۵.۵

۱۳.۵۰

۶۴

–

–

–

۰.۳۷۲

۳۵.۱۰

۱۲۰

۱۳.۴

۵۵

۱۲۰

۷.۰

۹.۰

۴.۵

۱۶

۱۷.۰۰

۸۲

–

–

–

۰.۴۳۴

۳۲.۵۲

۱۴۰

۱۶.۰

۶۰

۱۴۰

۷.۰

۱۰.۰

۵.۰

۱۷.۵

۲۰.۴۰

۹۸

M12

۳۳

۳۷

۰.۴۸۹

۳۰.۵۴

۱۶۰

۱۸.۸

۶۵

۱۶۰

۷.۵

۱۰.۵

۵.۵

۱۸.۴

۲۴.۰۰

۱۱۵

M12

۳۴

۴۲

۰.۵۴۶

۲۸.۹۸

۱۸۰

۲۲.۰

۷۰

۱۸۰

۸.۰

۱۱.۰

۵.۵

۱۹.۲

۲۸.۰۰

۱۳۳

M16

۳۸

۴۱

۰.۶۱۱

۲۷.۸۰

۲۰۰

۲۵.۳

۷۵

۲۰۰

۸.۵

۱۱.۵

۶.۰

۲۰.۱

۳۲.۲۰

۱۵۱

M16

۳۹

۴۶

۰.۶۶۱

۲۶.۱۵

۲۲۰

۲۹.۴

۸۰

۲۲۰

۹.۰

۱۲.۵

۶.۵

۲۱.۴

۳۷.۴۰

۱۶۷

M16

۴۰

۵۱

۰.۷۱۸

۲۴.۴۶

۲۴۰

۳۳.۲

۸۵

۲۴۰

۹.۵

۱۳.۰

۶.۵

۲۲.۳

۴۲.۳۰

۱۸۴

M20

۴۶

۵۰

۰.۷۷۵

۲۳.۳۴

۲۶۰

۳۷.۹

۹۰

۲۶۰

۱۰.۰

۱۴.۰

۷.۰

۲۳.۶

۴۸.۳۰

۲۰۰

M22

۵۰

۵۲

۰.۸۳۴

۲۲.۰۰

۲۸۰

۴۱.۸

۹۵

۲۸۰

۱۰.۰

۱۵.۰

۷.۵

۲۵.۳

۵۳.۳۰

۲۱۶

M22

۵۲

۵۷

۰.۸۹۰

۲۱.۲۷

۳۰۰

۴۶.۲

۱۰۰

۳۰۰

۱۰.۰

۱۶.۰

۸.۰

۲۷.۰

۵۸.۸۰

۲۳۲

M24

۵۵

۵۹

۰.۹۵۰

۲۰.۵۸

۳۲۰

۵۹.۵

۱۰۰

۳۲۰

۱۴.۰

۱۷.۵

۸.۸

–

۷۵.۸۰

۲۴۶

M22

۵۸

۶۲

۰.۹۸۲

۱۶.۵۰

۳۵۰

۶۰.۶

۱۰۰

۳۵۰

۱۴.۰

۱۶.۰

۸.۰

–

۷۷.۳۰

۲۸۲

M22

۵۶

۶۲

۱.۰۵

۱۷.۲۵

۳۸۰

۶۳.۱

۱۰۲

۳۸۰

۱۳.۵

۱۶.۰

۸.۰

–

۸۰.۴۰

۳۱۳

M24

۵۹

۶۰

۱.۱۱

۱۷.۵۹

۴۰۰

۷۱.۸

۱۱۰

۴۰۰

۱۴.۰

۱۸.۰

۹.۰

–

۹۱.۵۰

۳۲۴

M27

۶۱

۶۲

۱.۱۸

۱۶.۴۶

کاربردهای ناودانی

از ناودانی می توان برای کاربردهای مختلفی بهره گرفت. از جمله این کاربردها می توان به استفاده از ناودانی در ماشین آلات، چهارچوب های فلزی، ترمیم بناهای معماری، ساختمان، تجهیزات ساخت و ساز و تشکیلات دریایی استفاده نمود. این نوع از پروفیل‌ های باز کاربرد فراوانی در ساخت پایه و قاب‌ های سازه‌ ها دارند. در مقاله کاربرد ناودانی در صنایع مختلف می توانید به طور کامل با این کاربردها آشنا شوید.

برترین تولیدکنندگان ناودانی

کارخانه های مهمی که در تولید ناودانی در کشورمان ایران فعال هستند، البرز غرب، فایکو، ناب تبریز، فولاد تهران، شکفته، نورد یاوران زنجان، مگا استیل، آریان فولاد، ذوب آهن، دهشیر، نورد سجاد، کارخانه فولاد توس، مجتمع فولاد البرز غرب و صنایع فولاد کوهپایه و غیره هستند.

نتیجه گیری

ناودانی ها نوعی از پروفیل های باز هستند که به دو صورت فابریک و پرسی تولید می شوند. ناودانی ها از نظر ظاهری به دو صورت ساده و مشبک در دسترس هستند. همچنین ناودانی ها از نظر جداول اشتال در دو نوع سبک و سنگین طبقه بندی می شوند.

ناودانی ها ویژگی های منحصر به فردی دارند و به همین علت کاربردهای فراوانی در ساخت و ساز، تشکیلات دریایی، ماشین آلات، چهارچوب های فلزی و غیره دارند. در آخر باید بگوییم تولید ناودانی ها با استانداردهای جهانی و کیفیت بالا در سراسر کشور عرضه می شود.
