پروفیل زد (Z)؛هر آنچه که باید در مورد پرلین زد و کاربرد آن بدانید!

پروفیل زد (Z) نیز مانند دیگر پروفیل ها، یکی از انواع محصولات فولادی می باشد که از نظر ظاهر تفاوت هایی با دیگر پروفیل ها دارند که همین ویژگی ها، کاربری آن را نیز متفاوت کرده است. purlins Z یا پروفیل زد تیرهای افقی هستند که برای تشکیل تیرچه سقف و دیوار یک سازه در ساختمان طراحی شده اند. آن ها بین ورق های موجود در سقف و قسمت های دیگر ساختمان قرار می گیرند و به عنوان تکیه گاه برای این قسمت ها عمل می کنند تا اطمینان حاصل شود که محکم وصل شده و در جای خود ایمن است. برای آشنایی بیشتر با پروفیل زد و مشخصات، کاربرد ها و مزیت های آن، با این مقاله از دانشنامه آهن ملل همراه باشید.

آهن ملل ویژگی های محصول
۰۱ نام محصول پروفیل زد(زد پرلین) Z
۰۲ سایزبندی ۱۶، ۱۸، ۲۰، ۲۲
۰۳ ضخامت ها ۲، ۲.۵ و ۳ میلیمتر
۰۴ طول شاخه ۶ متر

در مورد پروفیل ها چه می دانید؟

یکی از مقاطع فولادی که در صنایع مختلف به کار گرفته می شوند، انواع پروفیل ها هستند که بسته به ساختار و کیفیتی که دارند، در جایگاه های مختلف به کار می روند. از نظر ظاهری، پروفیل ها را می توان به دسته های مختلفی تقسیم نمود که هریک دارای ابعاد و ضخامت های مختلف می باشند. پروفیل ها اصولا به دو دسته صنعتی و ساختمانی تفکیک می کنند که از نظر وزن و ضخامت با یکدیگر تفاوت هایی دارند و این هم بستگی به کاربرد و نقش این مقاطع فولادی در صنعت مورد نظر دارد. شما می توانید داده هایی کامل در مورد انواع قوطی و پروفیل و کاربرد های هریک را در این مقاله از آهن ملل مشاهده نماید.

# حتما بخوانید

آهن ملل

پیشنهاد کارشناس آهن ملل: مطالعه مقاله انواع پروفیل و روشهای ساخت آن

انواع پروفیل

پروفیل زد (Z) چیست؟

پروفیل ها خود به دو نوع پروفیل های باز و پروفیل های بسته تقسیم می گردند. purlins Z یا پروفیل زد شبیه به شکل حرف انگلیسی “Z” است و در بازار به عنوان purlins Zee یا Zed شناخته می شود و بر همین اساس نیز نام گذاری می شوند. آن ها اعضای قاب سقف هستند که به موازات بام ساختمان قرار دارند و عرشه یا ورق سقفی را پشتیبانی می کنند. پرلین های فلزی به نوبه خود توسط تیرها یا دیوارها پشتیبانی می شوند. پرلین های زد، اعضای فریم فولادی ثانویه هستند که هم برای سقف و هم برای دیوار استفاده می شوند.

پروفیل های Z در دسته پروفیل های باز قرار می گیرند و در خط تولید پیشرفته با برش دقیق و سوراخکاری در سایزهای مختلف تولید می گردند. پروفیل های زد به وسیله دستگاه های تمام اتوماتیک با توانایی بالا تولید می گردند. این دستگاه ها به قدری دقیق هستند که می توانند نقطه به نقطه پروفیل را بر اساس نقشه های سه بعدی که به سیستم آن ها داده می شوند، بدون خطا پروفیل را تولید کنند. قیمت پروفیل ها بر اساس ضخامت و اندازه پروفیل متغیر می باشد.

اندازه و ویژگی های مکانیکی پروفیل Z طبق نوع کارکرد آن در پروژه انتخاب می گردد. از این ویژگی ها می توان به نرمی یا سختی آلیاژ به کار برده شده در ساخت پروفیل اشاره نمود. حتی در صورت نیاز روی آن نوردکاری گرم انجام می گیرد تا ویژگی های ساختاری آن را بهبود دهند. این پروفیل در نقشه های مهندسی با حرف Z به همراه یک عدد نمایش داده می شود (به عنوان مثال Z 22) که عدد نشان داده شده بر روی آن، ارتفاع پروفیل می باشد.

در مورد پرلین بیشتر بدانید!

پرلین فلزی تیر یا میله ای سبک و افقی است که برای پشتیبانی سازه ای در سقف استفاده می شود. پرلین های فلزی علاوه بر پشتیبانی، مقاومت ساختمان را در برابر بادهای سنگین نیز افزایش می دهند. پرلین ها جزء کلیدی اسکلت ثانویه ساختمان های فلزی تجاری، مسکونی و صنعتی هستند. هنگامی که با سقف استفاده می شود، پرلین های فلزی وزن سقف را تحمل می کنند. این امر باعث می شود که پرلین ها عنصری حیاتی برای ساختار سقف باشند. انواع مختلفی از پرلین فلزی وجود دارد که با توجه به شکل آنها مشخص می شود. شما می توانید انواع پرلین رادر مقاله پرلین چیست مطالعه نمایید

انواع پروفیل زد (پرلین زد)

پروفیل زد همانند دیگر مقاطع فولادی دارای انواع گوناگونی است که این تفکیک بر اساس ارتفاع و ضخامت آن صورت می گیرد. از انواع ضخامت های پروفیل Z می شود به ضخامت های ۲، ۲.۵ و ۳ میلیمتر اشاره کرد که در ارتفاع های ۲۲،۲۰،۱۸،۱۶ سانتی متر در بازار موجود هستند البته هستند کارخانه هایی که ارتفاع ۲۴ را نیز تولید می کنند. در نهایت باید گفت انواع پروفیل زد به صورت زیر تعریف می شود:

  • پروفیل Z 16

پرلین زد ۱۶ همانطور که از نامش مشخص است دارای ارتفاع ۱۵ سانتی متر است اما این پروفیل در ضخامت های مختلفی تولید می گردد. به طور معمول پروفیل Z 16 در طول ۶ متر و با ضخامت های ۲.۵ و ۳ تولید می شود.

  • پروفیل Z 18

پرلین زد ۱۸ از دیگر انواع پروفیل زد است که دارای ارتفاع ۱۸ سانتی متر می باشد. در مورد ضخامت های این نوع از پرلین زد باید گفت که دارای ضخامت های ۲، ۲.۵ و ۳ میلیمتر می باشد. همه این ضخامت ها دارای طول یکسان ۶ متر هستند.

  • پروفیل Z 20

پروفیل Z 20 دارای ارتفاع ۲۰ و ضخامت های ۲، ۲.۵ و ۳ میلی متر است. طول پروفیل Z 20 همان ۶ متر است.

  • پروفیل Z 22

ضخامت های موجود برای پروفیل Z 22 موجود می باشد شامل ۲، ۲.۵ و ۳ میلیمتر است که در طول ۶ متر تولید می گردد.

پرلین زد را می توان به سه دسته از نظر ظاهری تفکیک نمود که عبارتند از:

  • پروفیل زد ساده بدون لبه
  •  پروفیل زد ساده لبه دار
  • پروفیل زد پانچ لبه دار
انواع پروفیل زد

لازم به ذکر است پروفیل زد در بازار با نام های زیر نیز شناخته می شود که برخی آن ها را به عنوان دسته بندی و انواع پروفیل زد به شمار می برند که اشتباه است و انواع پروفیل زد بر حسب همان ارتفاع است که در قسمت قبل بیان شد:

  • پروفیل Z سوراخ کاری شده
  • پروفیل خرپا
  • پروفیل نما
  • پروفیل نواری Z
  • پروفیل سقف
  • پروفیل سازه های فلزی سبک
  • پروفیل اسکلت

مشخصات پروفیل زد

مشخصات پروفیل زد می تواند بسته به انواعی و ظاهری که دارد، متفاوت باشد. از این رو در جدول های زیر به ازای هر شکل از پروفیل زد که شامل پروفیل زد ساده بدون لبه، پروفیل زد ساده لبه دار و پروفیل پانچ لبه دار است، دادهایی موجود می باشد. شما می توانید در این جداول اندازه های هر قسمت از این پروفیل و وزن هر سایز را به صورت دقیق مشاهده نماید.

پروفیل زد ساده بدون لبه
پروفیل زد ساده بدون لبه
ارتفاع پروفیل (A) بال پروفیل (B)
۱۶۰ ۶۰
۱۸۰ ۶۰
۲۰۰ ۶۰
۲۲۰ ۶۰
۲۴۰ ۶۰
ضخامت پروفیل = ۲، ۲.۵ و ۳ میلیمتر

پروفیل زد ساده لبه دار
پروفیل زد ساده لبه دار
ارتفاع پروفیل (A) بال پروفیل (B) لبه (C) وزن
T=2 T=2.5 T=3
۱۶۰ ۶۰ ۲۲ ۴.۶۳ ۵.۷۹ ۶.۹۵
۱۸۰ ۶۰ ۲۲ ۴.۹۵ ۶.۱۸ ۷.۴۲
۲۰۰ ۶۰ ۲۲ ۵.۲۶ ۶.۵۷ ۷.۸۹
۲۲۰ ۶۰ ۲۲ ۵.۵۷ ۶.۹۷ ۸.۳۶
۲۴۰ ۶۰ ۲۲ ۵.۸۹ ۷.۳۶ ۸.۸۳

پروفیل زد پانچ
پروفیل زد پانچ
ارتفاع پروفیل (A) بال پروفیل (B) لبه (C) فاصله بین دو
 پانچ بالا و پایین
فاصله دو پانچ طولی وزن
T=2 T=2.5 T=3
۱۶۰ ۶۰ ۲۲ ۷۰ ۶۰ < ۴.۶۳ ۵.۷۹ ۶.۹۵
۱۸۰ ۶۰ ۲۲ ۹۰ ۶۰ < ۴.۹۵ ۶.۱۸ ۷.۴۲
۲۰۰ ۶۰ ۲۲ ۱۱۰ ۶۰ < ۵.۲۶ ۶.۵۷ ۷.۸۹
۲۲۰ ۶۰ ۲۲ ۱۳۰ ۶۰ < ۵.۵۷ ۶.۹۷ ۸.۳۶
۲۴۰ ۶۰ ۲۲ ۱۵۰ ۶۰ < ۵.۸۹ ۷.۳۶ ۸.۸۳

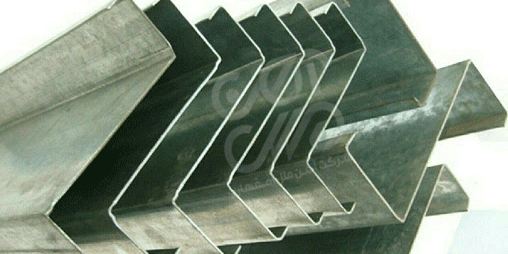

کاربرد پروفیل زد (z)

همانطور که گفته شد پروفیل های Z از نوع پروفیل های باز هستند و بیشتر در ساخت سقف ها و ستون ها و تیرک ها کاربرد دارند؛ چرا که در این قسمت ها شکستگی وجود ندارد و پروفیل به صورت صاف و مستقیم قرار می گیرد. لازم به ذکر است پروفیل Z به عنوان المان های استقامتی و کمکی در صنعت ساختمان سازی، سازه های صنعتی، سازه های فولادی، سیستم های اتوماسیون، صنایع الکترونیک و غیره استفاده می گردد.

پرلین های Z به دلیل شکل در هم تنیده شان تا حدودی از پروفیل C قوی تر هستند. آن ها معمولاً در اتصالات و همپوشانی ها استفاده می شوند و به تیرچه های سقف و دیوار ساختار می دهند. پرلین‌ های Z در سقف و دیوار به عنوان واسط بین ساختارهای مختلف ساختمان قرار می گیرند. پروفیل زد به عنوان یک تکیه گاه در سازه عمل می کند.

پروفیل Z به راحتی می تواند با قسمت های مختلف همپوشانی داشته باشد؛ همچنین می توان از آن ها به شیوه ای انعطاف پذیرتر نیز استفاده کرد؛ زیرا بر خلاف پروفیل های C، می توان آن ها را در زوایای مختلف ثابت نمود. پروفیل های C فقط می‌ توانند در مقابل قاب قرار بگیرند، در حالی که پروفیل های Z را می‌ توان به روش‌ های مختلفی جهت دستیابی به نتایج ساختاری متفاوتی قرار داد.

در کل می توان گفت از پرلین زد برای تیرک ستون ها، پروفیل نما در ساختمان سازی، سازه های صنعتی (به عنوان تکیه گاه)، تیر و خرپا در سازه های فولادی غیر صنعتی (مانند سازه های فلزی سبک، انبارها، آشیانه های هواپیما ها، طویله ها، ایستگاه های سوخت رسانی، ایستگاه اتوبوس، ترن هوایی)، سقف های کاذب، قاب های درب و پنجره، سقف و کف استفاده می شود.

کاربرد پروفیل زد

مزایای پروفیل زد

مزیت‌ های استفاده از پروفیل زد به صورت زیر می باشند:

  • به علت توان بالای این پروفیل در تحمل بار، ساخت و ساز توسط این پروفیل ها در مقایسه با قطعات فلزی سنگین تا ۴۰% می تواند باعث صرفه جویی در هزینه ها شود و همچنین کاهش وزن ساختمان ها را در پی خواهد داشت.
  • به دلیل فراوانی و راحتی در تولید، حمل و مونتاژ، استفاده از پروفیل ها با اعتماد، سرعت و صرفه بیشتری انجام می گیرد.
  • ساخت با این پروفیل ها به ویژه در کشور های پیشرفته و مخصوصا زلزله خیز مناسب ترین روش ساخت می باشد.
  • نصب و باز کردن آن بسیار آسان است.به همین علت بررسی و ارزیابی کیفیت و عیوب آن نیز به راحتی قابل انجام هستند.
  • این قطعه فلزی سازگار با محیط زیست می باشد و قابلیت بازیافت دارد.

تولید پروفیل Z

برای تولید پروفیل زد نیز مانند دیگر پروفیل ها معمولا از ورق سیاه استفاده می شود. همانطور که در بالا گفته شد، پروفیل ها در ابعاد و وزن های مختلفی موجود هستند که با توجه به سفارش ها، ضخامت و طول آن ها، این مشخصات هم تعیین می گردد. در نتیجه پروفیل زد با استفاده از دستگاه پرس بریکت و رول فرمینگ تولید می شود. پس از آن با وسایل حمل و نقل مناسب به انبارهای مخصوص منتقل و جهت عرضه در بازار آهن نگهداری می شوند. از مهم ترین کارخانه هایی که در حال حاضر خط تولید این نوع پروفیل را در اختیار دارند می توان به لوله و پروفیل حداد گستر، سریر صنعت امیر، صنعت کرن اشاره کرد.

تولیدکنندگان پروفیل زد در ایران

در ایران محصولات فولادی به خصوص پروفیل زد بر اساس استانداردهای بین المللی و ملی تولید می گردد؛ البته هستند کارگاه ها و مراکزی که این پروفیل را بدون توجه به استانداردهای لازم تولید می کنند. از این رو سندیکای کارخانه های تولیدکنندگان پروفیل تصمیم به ارائه لیست کارخانه هایی کرد که این محصول را بر اساس استاندارد تولید می کنند. در ادامه شما می توانید لیست کارخانه های تولیدکننده پروفیل زد را مشاهده نمایید.

  • پروفیل یزد
  • گروه صنعتی سپاهان
  • نورد و پروفیل ساوه
  • صنعتی نیکان پروفیل
  • گل نرده
  • لوله و پروفیل آریاوا
  • ساخته های فلزی اصفهان
  • نورد لوله صفا
  • تولیدی لوله و پروفیل اصفهان
  • لوله و پروفیل مهیار پروفیل سپاهان
  • تولیدی لوله و پروفیل کیهان
  • تولیدی بازرگانی پروفیل آسیا
  • شرکت تولیدی و صنعتی کچو
  • لوله و قوطی اصفهان
  • پروفیل سازی جباری
  • پروفیل و فولاد آپادانا
  • لوله و پروفیل کاوه لنجان
  • کارخانجات نورد لوله یاران
  • صنایع پروفیل سینا شرق
  • نورد لوله و پروفیل تهران شرق
  • کیان پرشیا
  • صدرا پروفیل تهران
  • آریا صنعت دلیجان
  • جهان پروفیل پارس
  • تولیدی صنعت سپاهان سخت
  • پروفیل پارسیان هرندی
  • فولاد گستر حداد کچو
  • نورد لوله و پروفیل صابری
  • قائم پروفیل رازی
  • صنایع فولاد هیربد زرندیه
  • راهبران پترو فولاد
  • پروفیل فولاد خلیج فارس
  • آریا صنعت کرن
  • آژند رهاورد سپاهان
  • ستاره فولاد آسیا

مشاهده قیمت و خرید انواع قوطی و پروفیل

آهن ملل؛ توزیع کننده انواع قوطی و پروفیل از تمامی کارخانه ها

قیمت قوطی و پروفیل

قیمت پروفیل زد

قیمت پروفیل زد نیز مانند دیگر محصولات فولادی  به صورت روزانه در حال نوسان می باشد. اما در واقع قیمت آن ها به مواد اولیه مورد استفاده و کیفیت آن ها وابسته است؛ به همین خاطر قیمت پرلین زد در کارخانجات مختلف ممکن است متفاوت باشد که توجه به عواملی مانند ارائه فاکتور رسمی، ضمانت بار توسط شرکت، مشاوره تخصصی کارشناسان فروش، داشتن جواز کسب و غیره می تواند باعث شود خرید مطمئن تری داشته باشید. شما می توانید قیمت پروفیل زد را در به صورت روزانه در صفحه زیر از سایت آهن ملل مشاهده نمایید.

مشاهده قیمت و خرید انواع پروفیل زد

آهن ملل؛ توزیع کننده انواع پروفیل زد در انواع و سایزهای مختلف از بهترین کارخانه ها

قیمت پروفیل زد

جمع بندی

پروفیل زد (Z) در دسته پروفیل های باز که از ورق های سیاه و گالوانیزه تولید می شوند. از کاربردهای آن می توان در ساخت سازه های مسکونی، اداری و صنعتی اشاره کرد. پروفیل های زد دارای انواع ابعاد و مشخصات مختلفی از جمله Z16, Z18, Z20, Z22 هستند. ویژگی های مهم آن ها وزن پایین، نصب آسان و مقرون به صرفه بودن هستند، به همین علت در ساخت و ساز بسیار محبوب می باشند.

سوالات متداول پروفیل Z و کاربردهای آن

کاربردهای پروفیل Z کدام است؟

پروفیل زد در تیرک ستون ها، پروفیل نما در ساختمان سازی، سازه های صنعتی (به عنوان تکیه گاه)، تیر و خرپا در سازه های فولادی غیر صنعتی (مانند سازه های فلزی سبک، انبار ها و غیره کاربرد دارند.

کارخانجاتی که پروفیل زد تولید می کنند کدامند؟

کارخانه های لوله و پروفیل حدادگستر، سریر صنعت امیر، صنعت کرن و غیره در تولید این نوع پروفیل شناخته شده هستند.
