میلگرد A4 یک نمونه میلگرد آجدار با کیفیت بالا و طرح آج متفاوت است. میلگرد A4 دارای آج های دوکی شکل به صورت مارپیچ یا هفت و هشت است. از مهمترین ویژگی های این میلگرد می توان به مقدار مقاومت کششی، قابلیت جوش پذیری و مشخصات مکانیکی مطلوب آن (شکل‌پذیری آسان) اشاره کرد. در این مقاله از آهن ملل، به صورت اختصاصی به معرفی میلگرد A4 (آج ۵۰۰ و آج ۵۲۰)، ویژگی ها و کاربردهای آن می پردازیم؛ با ما همراه باشید.
نسخه صوتی مقاله میلگرد A4
| آهن ملل | ویژگی های محصول | |
|---|---|---|
| ۱ | نام محصول | میلگرد A4 |
| ۲ | حروف اختصاری |
S (آج ۵۰۰) F (آج ۵۲۰) |
| ۳ | دسته بندی | میلگرد آجدار |
| ۴ | ویژگی ها | مقاومت کششی بالا (۶۵۰ تا ۶۹۰ نیوتن بر مترمربع)
سختی و استحکام بالا قابلیت جوش پذیری و شکل پذیری بالا |
انواع استانداردهای میلگرد
در کشورهای مختلف، استاندارهای متفاوتی برای انواع میلگرد وجود دارد. خواص مکانیکی میلگردها نیز بر اساس استاندارد استفاده شده متفاوت است. در کشور ما هم سازمان ملی استاندارد ایران همگام با استانداردهای معتبر جهانی، قوانین و ویژگی های این حوزه را تصویب نموده است. طبق این استانداردها، میلگرد در ایران در چهار گرید A1، A2، A3 و A4 تولید می شود. انواع میلگرد با توجه به معیارهای دیگر (جنس، کاربرد یا سایز میلگرد) نیز قابل دسته بندی هستند. پیشنهاد می کنیم برای آشنایی بیشتر با انواع دسته بندی میلگرد مقاله زیر را مطالعه کنید.
# حتما بخوانید
گرید میلگرد چیست؟
طبق استاندارد ملی ایران به شماره ۳۱۳۲، میلگردهای گرم نوردیده برای تسلیح بتن، به دو دسته میلگرد ساده و میلگرد آجدار تقسیم می شوند. طبقه بندی میلگردهای ساده و آجدار نیز در 4 گرید زیر صورت می گیرد:
- میلگرد ساده یا A1
- میلگرد آجدار مارپیچ یا A2
- میلگرد آجدار جناغی یا A3
- میلگرد آجدار مرکب یا A4
این طبقه بندی برای انواع استانداردهای میلگرد در جدول زیر همراه با علامت و مشخصه هر طبقه آمده است:
| استاندارد | علامت مشخصه | طبقه بندی میلگرد | کد نشانه گذاری | ردیف |
| A1 | س ۲۴۰ | میلگرد ساده | ۱ | |
| A2 | آج ۳۴۰ |
میلگرد آجدار مارپیچ (یکنواخت یا دوکی) |
J | ۲ |
| آج ۳۵۰ | L | ۳ | ||
| A3 | آج ۴۰۰ |
میلگرد آجدار جناغی (یکنواخت یا دوکی) |
C | ۴ |
| آج ۴۲۰ | H | ۵ | ||
| A4 | آج ۵۰۰ |
میلگرد آجدار مرکب (دوکی) |
S | ۶ |
| آج ۵۲۰ | F | ۷ |
میلگرد A4 چیست؟ شکل ظاهری میلگردهای A4
همانطور که گفته شد، به میلگرد آجدار با آج ۵۰۰ و آج ۵۲۰، میلگرد A4 می گویند. شکل ظاهری این میلگرد با توجه به نحوه قرارگیری آج های عرضی، کاملا متفاوت از میلگردهای آجدار A2 و A3 است. میلگردهای A2 و A3 نیز در شکل آج با یکدیگر تفاوت دارند (آج های میلگرد A2 به صورت مارپیچ و آج های میلگرد A3 به صورت جناغی در طول میلگرد قرار می گیرند). تفاوت میلگرد A1، A2، A3 و A4 علاوه بر شکل ظاهری و آج، به ترکیب شیمیایی، خواص مکانیکی و قیمت آن ها نیز مربوط می شود.

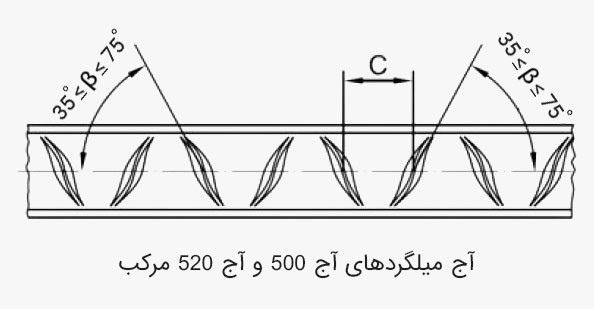

آج های عرضی میلگرد A4 به صورت چهار نیم مارپیچ به شکل هفت-هشت و با زاویه ۳۵ درجه و ۷۵ درجه مطابق شکل زیر، روی سطح میلگرد قرار می گیرند.
در کل، ویژگی های ظاهری (طول و کیفیت سطحی) میلگردهای آجدار از جمله میلگرد A4 باید به صورت زیر باشد:
- انحنای موضعی میلگرد نباید از ۶ میلی متر در هر متر طول بیشتر شود و در کل انحنای کل یک شاخه نباید از حاصل ضرب طول شاخه در انحنای موضعی بیشتر شود.
- سطح میلگرد باید فاقد عیب تاخوردگی (روی هم افتادگی) باشد. همچنین وجود سایر عیوب موضعی مانند ترک، پوسته، برجستگی، فرورفتگی، حفره و ناخالصی غیرفلزی (آخال) که روی خواص مکانیکی (کشش و خمش) آن اثر منفی ایجاد نماید، مجاز نیست.
- برای میلگردهای آج دار، صدمات و نواقص موضعی منفرد روی آج ها به تعداد حداکثر ۳ عدد در هر متر طول، مجاز است.
خصوصیات میلگرد A4
میلگرد A4 به دلیل مقاومت کششی ۶۵۰ تا ۶۹۰ نیوتن بر مترمربع و همچنین به دلیل روش تولید آن (پیشرفت تکنولوژی نورد از لحاظ کنترل درجه حرارت و سرعت سرد کردن)، قابلیت جوش پذیری و شکل پذیری بالایی دارد. به همین دلیل این نوع میلگرد در رده میلگردهای سخت قرار می گیرد. به طور کلی استحکام میلگرد A4، ۱۵ الی ۲۰ درصد بیشتر از سایر میلگردهای آجدار است. روی میلگرد A4، آج های دوکی شکل وجود دارد و به همین دلیل با نام میلگرد مرکب نیز شناخته می شود.
کاربردهای میلگرد A4
در اکثر منابع، کاربرد این میلگردها برای طراحی و ساخت انواع سازه های ساختمانی بتن آرمه (بجز دیوارهای برشی و قاب چرخشی ویژه) عنوان شده است. اما در استاندارد ملی ایران ۳۱۳۲، تنها به عدم استفاده از این نوع میلگردها در بتن پیش تنیده اشاره شده است. (بتن پیش تنیده، روشی است برای برطرف کردن ضعف بتن در برابر کشش. از بتن پیش تنیده در ساخت تیرها، کف طبقات یا پل هایی با طول دهنه زیاد استفاده می شود که امکان بهره بردن از بتن مسلح معمولی نیست.)
به طور کلی، کاربرد میلگردهای A4 در پروژه های ساخت و ساز، باعث کاهش هزینه (خرید میلگرد به تعداد کمتر)، کاهش فضای طراحی سازه و در نتیجه، افزایش فضای مفید ساختمان و افزایش سرعت آرماتوربندی پروژه می شود.
قیمت میلگرد A4
قیمت میلگرد با توجه به عواملی مانند نوع میلگرد، روش ساخت، ویژگی های میلگرد و همچنین سایز میلگرد تعیین می شود. در بین انواع میلگرد، میلگرد آجدار به دلیل استفاده در تولید بتن مسلح اهمیت بسیاری داشته و از پرفروش ترین میلگردها می باشد. قیمت میلگرد A4 نیز به دلیل کیفیت بالای آن همیشه مورد توجه خریداران بوده است. قیمت این میلگرد به دلیل سختی، خاصیت شکل پذیری و جوش پذیری بالا، بیشتر از سایر میلگردهای آجدار است. برای دانستن قیمت روز میلگرد A4 می توانید از طریق لینک زیر اقدام نمایید.
استاندارد میلگرد A4
سازمان ملی استاندارد ایران، همگام با استاندارهای معتبر جهانی، در بازنگری مجدد، میلگردهای A4 یا همان آجدار ۵۰۰ و ۵۲۰ را تصویب نموده است. همانطور که در مبحث «علامت اختصاری میلگرد کارخانه های ایران» توضیح دادیم، روی تمامی میلگردهای آجدار از جمله میلگرد A4، مشمول استاندارد ۳۱۳۲، حین فرآیند نورد باید اطلاعات زیر درج شود:
از علامت اختصاری میلگرد چه می دانید؟
- نام یا علامت تجاری شرکت تولید کننده
- کد فرآیند تولید
- کد علامت مشخصه میلگرد
کد نشانه گذاری مشخصه میلگرد A4 نیز به صورت زیر است:
| کد نشانه گذاری | علامت مشخصه | ردیف | |
| S | آج ۵۰۰ | A4 | ۱ |
| F | آج ۵۲۰ | ۲ | |
به طور مثال، درج حروف اختصاری ST بعد از نام شرکت تولید کننده، به معنای «میلگرد آج ۵۰۰، با روش تولید ترمکس» است. در ادامه مقاله تعریف ترمکس، در قسمت فرآیند تولید میلگرد A4 توضیح داده شده است.
ویژگی های میلگرد A4
طبق استاندارد، مشخصات میلگرد A4 (ترکیب شیمیایی و ویژگی های کششی) به صورت زیر است:
ترکیب شیمیایی مذاب ریخته گری میلگرد A4
| حداکثر کربن معادل | نیتروژن | گوگرد | فسفر | منگنز | سیلیسیم | کربن | علامت مشخصه | طبقه بندی |
| – | – | ۰.۰۴۵ | ۰.۰۴۵ | ۱.۸۰ | ۰.۶۰ | ۰.۴۰ | آج ۵۰۰ | A4 |
| ۰.۶۱ | ۰.۰۱۲ | ۰.۰۴۰ | ۰.۰۴۰ | ۱.۸۰ | ۰.۵۵ | ۰.۳۲ | آج ۵۲۰ |

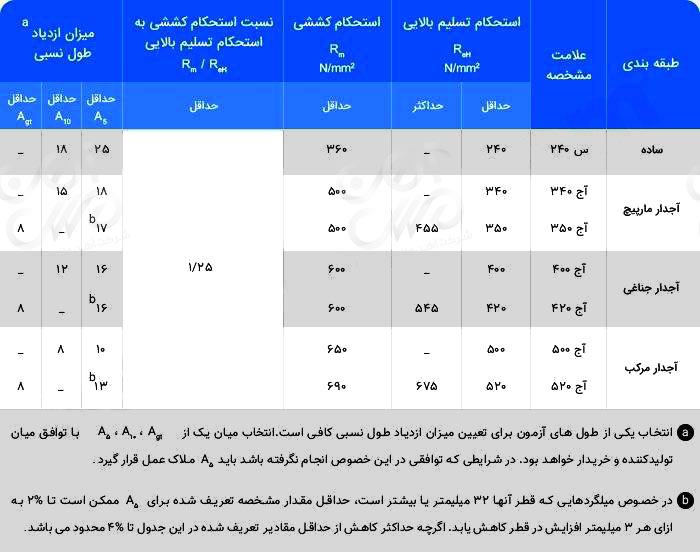

ویژگی های کششی میلگرد A4 (تنش تسلیم میلگرد A4)
| استحکام کششی (N/mm2) | استحکام تسلیمی بالایی (N/mm2) | علامت مشخصه | طبقه بندی |
| ۶۵۰ | – | آج ۵۰۰ | A4 |
| ۶۹۰ | ۶۷۵ | آج ۵۲۰ |
ضوابط استفاده از میلگردهای A4
ضوابط استفاده از میلگرد A4 طبق استاندارد، شامل نکات زیر می شود:
- میلگردهای آج ۵۰۰ و آج ۵۲۰ در تمام قطرها، باید به صورت شاخه با طول های مساوی بسته بندی شوند.
- انحنای موضعی شاخه میلگرد نباید از ۶ میلی متر در هر متر طول بیشتر شود.
- انحنای کل یک شاخه نباید از حاصلضرب طول شاخه در انحنای موضعی بیشتر شود.
- عملیات جوشکاری نباید در دمای ۱۸- درجه سلسیوس و پایین تر انجام شود.
- بعد از پایان جوشکاری، باید اجازه داد تا میلگرد به طور طبیعی سرد شود. شتاب دادن به فرآیند سرد شدن، ممنوع است.
مزایای استفاده از میلگرد A4
میلگرد A4 مزایای بیشماری دارد که در ادامه به برخی از مهمترین آنها اشاره کرده ایم:
- افزایش فضای مفید ساختمان به دلیل کاهش حجم میلگردها، کاهش سطح مقطع و مقدار میلگردهای مصرفی
- افزایش سرعت آرماتور بندی و بتن ریزی و در نتیجه، افزایش سرعت پروژه
- کاهش هزینه های اجرایی
- کاهش آسیب های زیست محیطی به علت استفاده بهینه از مصالح
- افزایش استحکام سازه و افزایش مقاومت در برابر خوردگی
- مناسب برای استفاده در اعضای ساختمان با مقاومت فشاری بیشتر
فرآیند تولید میلگرد A4
فرآیند تولید میلگرد A4، نتیجه پیشرفت تکنولوژی نورد است. به این صورت که در روش تولید این نوع میلگرد، درجه حرارت و سرعت کاهش دما به طور دقیق کنترل می شود. این روش، امکان تولید شمش هایی با کربن پایین را فراهم می کند؛ به همین دلیل، میلگردهای A4 از شمش های فولادی با کربن پایین (کربن ۰.۳۲ تا ۰.۴) ساخته می شوند. حداکثر کربن معادل نیز در میلگرد A4 آج ۵۲۰ برابر با ۰.۶۱ است. (کربن معادل (CE) پارامتری است که به وسیله آن، خواص فولاد و چدن (مانند حرارت پیش گرمایی) را درجه بندی می کنند.)
در صورتی که در فرآیند تولید میلگرد A4 از فرآیند ترمکس نیز استفاده شود، امکان تولید میلگردهای آج ۵۲۰ و بالاتر وجود دارد. فرآیند ترمکس، فرآیند خاموش کردن و یا Self-tempering (خودتمپرینگ) جزو مراحل نهایی نورد است. در این روش، میلگردهایی با درجه سختی بالا و در عین حال، بسیار انعطاف پذیر تولید می شود. برای آشنایی کامل با فرآیند ترمکس و میلگردهای تولید شده به وسیله این فرآیند، مقاله زیر را مطالعه نمایید.
# حتما بخوانید
سخن آخر
میلگردهای A4، میلگردهای آج ۵۰۰ و ۵۲۰ (با مقاومت ۵۰۰ و ۵۲۰ مگاپاسکال) نیز نامیده می شوند. این نوع میلگرد با وجود میزان کربن پایینی که دارد، درجه سختی بالایی داشته و در عین حال به دلیل تکنولوژی ساخت آن، قابلیت جوش پذیری و شکل پذیری بالایی دارند. در صورت استفاده از میلگردهای A4 در ساخت و ساز، به میلگرد کمتری نیاز خواهد بود و در نتیجه، میزان خرید میلگرد و هزینه نهایی کاهش می یابد. همچنین باعث کاهش فضای طراحی سازه و افزایش فضای مفید ساختمان و بالا رفتن سرعت آرماتوربندی پروژه می شود.
سوالات متداول میلگرد A4 یا آج ۵۰۰ و آج ۵۲۰
انواع میلگرد به چند دسته طبقه بندی می شوند؟
طبق استاندارد، میلگرد در ایران در چهار گرید A1، A2، A3 و A4 تولید می شود.
میلگرد نوع A1 یا میلگرد ساده
میلگرد نوع A2 یا میلگرد آج دار ۳۴۰ و ۳۵۰
میلگرد نوع A3 یا میلگرد آج دار ۴۰۰ و ۴۲۰
میلگرد نوعA4 یا میلگرد آج دار ۵۰۰ و ۵۲۰
میلگرد A4 چه کاربردهایی دارد؟
در اکثر منابع، کاربرد این میلگردها برای طراحی و ساخت انواع سازه های ساختمانی بتن آرمه (بجز دیوارهای برشی و قاب چرخشی ویژه) عنوان شده است. اما در استاندارد ملی ایران ۳۱۳۲، تنها به عدم استفاده از این نوع میلگردها در بتن پیش تنیده اشاره شده است.
استفاده از میلگرد A4 چه مزایایی دارد؟
· افزایش فضای مفید ساختمان
· افزایش سرعت آرماتور بندی و بتن ریزی و در نتیجه، افزایش سرعت پروژه
· کاهش هزینه های اجرایی
· کاهش آسیب های زیست محیطی به علت استفاده بهینه از مصالح
· افزایش استحکام سازه و افزایش مقاومت در برابر خوردگی
· مناسب برای استفاده در اعضای ساختمان با مقاومت فشاری بیشتر
میلگرد a500 همون میلگرد a4 میشه؟
سلام و وقت بخیر
اگر منظور شما از a500 همان آج ۵۰۰ است، بله میلگرد آج ۵۰۰ یکی از انواع میلگرد A4 است.
میلگرد A4 طبق استاندارد ملی ایران به دو صورت زیر دسته بندی می شود:
میلگرد A4 آج ۵۰۰ ( که با حک حرف S بر روی میلگرد مشخص می شود)
میلگرد A4 آج ۵۲۰ ( که با حک حرف F بر روی میلگرد مشخص می شود)
تفاوت میلگرد a3 با a4 در چه چیزی هست؟
سلام و وقت بخیر
تفاوت میلگرد a3 و a4 از چند جهت قابل بررسی هست
از نظر ظاهری، آج این دو میلگرد با هم متفاوت است و میلگرد a3 دارای آج جناغی ولی میلگرد a4 آج مرکب دوکی شکل دارد
از نظر خواص مکانیکی نیز این دو میلگرد با هم تفاوت دارند و میلگرد a4 سخت تر و در عین حال منعطف تر است ( میلگرد a3 شکننده تر است)
سلام
درود بر شما
وزن میلگرد a4 چقدر هست؟
سلام، وزن میلگردها بر اساس آنالیز آنها که همان A1، A2، A3 و A4 و استاندارد مورد استفاده در کارخانه های تولید کننده تعیین می کنند. از این رو شما باید سایز میلگرد A4 انتخابی و نام کارخانه تولید کننده را مشخص نمایید تا بتوانید وزن آن را تشخیص دهید. پیشنهاد می کنم به صفحه وزن میلگرد مراجعه کنید. در این صفحه اطلاعات لازم و وزن میلگردها قید شده است.
سلام و وقت بخیر
همه کارخانه های تولید میلگرد، میلگرد a4 دارن؟
سلام، خیر تمامی کارخانه ها امکان تولید میلگرد A4 را ندارند، از جمله تولیدکنندگان میلگرد a4 می توان به شرکت های احرامیان یزد، بافق یزد، فولاد کویر کاشان، شاهین بناب و … اشاره کرد.
کدام کارخانه میلگرد a4 با بالاترین کیفیت را تولید می کند؟
سلام وقت شما بخیر
میلگردهای تولیدی کارخانه کویر کاشان از جمله میلگرد A4 آن، کیفیت درجه ۱ و بالاترین کیفیت را دارد.
