لوله جدار چاه، کاربرد و انواع آن

زمانی که چاه های نفت ، گاز و آب حفر می شود از لوله های مخصوصی به نام لوله جدار چاه استفاده می شود که در انواع فولادی و پلی اتیلن در بازار موجود است.

لوله جدار چاه چیست؟

لوله جدار چاه که به نام های لوله مشبک و لوله غلاف شناخته می شود نوعی لوله فولادی یا پلاستیکی است که برای برای جلوگیری از ریزش و خطرات احتمالی و نشت چاه مورد استفاده قرار می گیرد. لوله جدار چاه مقرون به صرفه و اقتصادی بوده و وزن سبک و استحکام بالایی دارد، همچنین این لوله ها ضد فرسایش هستند و از رشد قارچ ها نیز جلوگیری می کنند.

پیشنهاد مطالعه: برای کسب اطلاعات بیشتر درباره انواع لوله های فولادی و کاربرد آن ها در صنایع مختلف، مقاله “لوله فولادی چیست و در کدام صنایع قابل استفاده است؟” را مطالعه نمایید.

---

کاربرد لوله جدار چاه

از لوله جدار چاه برای موارد زیر استفاده  می شود:

• حفر چاه های نفت، گاز و آب
• جلوگیری از ریزش چاه
• جمع آوری آب باران برای حفظ سطح آبهای زیرزمینی
• زهکشی

---

انواع لوله جدار چاه

لوله جدار چاه از نظر جنس به دو نوع لوله جدار چاه فلزی (فولادی) و لوله جدار چاه پلی اتیلن تقسیم می شود. نوع فلزی لوله ها از سال هاست که در صنعت استفاده می شوند و اکنون یکی از پرکاربردترین و مهم ترین نوع لوله ها در صننعت می باشد. نوع پلی اتیلن نیز اخیرا وارد صنعت شده است و مزایای خوبی نسبت به نوع فلزی دارد.

لوله جدارچاه فلزی

لوله جدار چاه فلزی نوعی لوله فلزی است که به دو صورت استیل (فولاد ضد زنگ) و فولادی تولید می شود؛ این لوله بسیار قوی است با این حال شکل پذیری پایین دارد. لوله جدار چاه فلزی در ضخامت های ۴ تا ۱۲ میلی متر و سایزهای ۶ تا ۲۰ اینچ به کار می رود.

سایزهای ۱۰ تا ۱۴ اینچ به عنوان لوله جدار چاه فلزی عمیق به کار می روند.

لوله جدارچاه پلی اتیلن

لوله ها جدارچاه پلی اتیلن یا PE اخیرا وارد صنعت شده است و مزایای زیادی دارد که مقاومت بالا در برابر خوردگی، وزن کم و حمل ساده ای دارند.

همچنین، این لوله ها کم هزینه عمر بسیار طولانی، غیر سمی بودن، عدم ایجاد آلودگی در آب، غیر هادی بودن ، جابجایی و نصب آسان، قابل نصب تا عمق ۵۰۰ متر، وزن کم دارند.

همچنین لوله جدار چاه از لحاظ شیار دار بودن به چهار دسته زیر دسته بندی می شود:

• لوله جدار چاه ساده

لوله جدارچاه ساده برای پمپاژ آب و گاز استفاده می شود و بدون مشبک بوده که بیشتر به صورت فولادی است. نوع فلزی آن توسط جوشکاری ورق های های فولادی ه صورت مارپیچ مانند تولید می شود.

• لوله جدار چاه شیاردار

رایج ترین نوع لوله جدارچاه، لوله جدار چاه شیار دار است که شیارهای آن بین ۰.۷۶۲ تا ۶.۳۵ میلی متر متغیر می باشد که با لیزر ایجاد می شوند. این شیارها به عنوان یک صافی عمل می کنند به گونه ای که نفت از طریق شکاف ها به داخل لوله وارد شده و تا بالای چاه جریان می یابد. شکاف های این لوله حدود ۹۵ درصد از ذرات را حذف می کند.

• لوله جدار چاه شیار برجسته

لوله جدارچاه شیار برجسته معمولا از جنس استیل بوده و شیارهای آن رو به بیرون است، لوله جدار چاه شیار برجسته برای آب های زیر زمینی، کشاورزی و آب رسانی شهری و مصارف عمرانی کاربرد دارد.

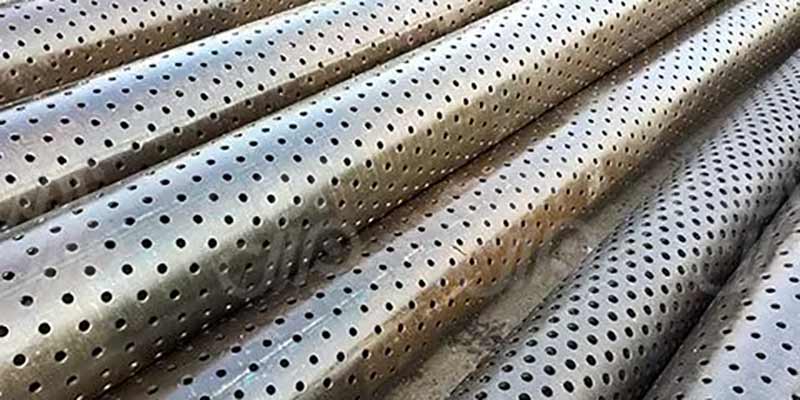

• لوله جدارچاه سوراخ دار

لوله جدارچاه سوراخ دار دارای شیارهای دایره ای است که با فاصله کم در لوله پانچ شده اند. این نوع لوله جدارچاه برای کنترل شن و ماسه در حفاری چاه های نفت یا آب به کار می رود.

---

روش های تولید لوله جدار چاه فلزی

لوله جدار چاه فلزی به دو شیوه زیر تولید می شود:

روش اول: ورق های فلزی را به روش نورد و خم کردن  لوله های استوانه ای شکل را بعد از نورد لوله در امتداد محور قرار می دهند و خم می کنند و درز ایجاد شده را جوشکاری می کنند و لوله تولید می شود.

روش دوم: ورق فلزی را به شکل زاویه ای و درزهای مارپیچی می پیچانند و درزهای روی لوله را به صورت مارپیچ جوشکاری می کنند و لوله را تولید می کنند.

مجموعه آهن ملل مناسب ترین و به روزترین قیمت لوله جدار چاه را ارائه می دهد.

انواع حفاری چاه با لوله جدار چاه

همانطور که گفتیم لوله های جدارچاه برای حفاری چاه و انتقال آب آشامیدنی استفاده می شوند. در این قسمت از مقاله به توضیح کامل انواع حفاری چاه می پردازیم. انواع حفاری چاه به شرح زیر است:

فرو کردن غلاف با استفاده از جک فشاری درون

در جاهایی مانند منطقه‌ وسترن شمالی آمریکا، غلاف ها به وسیله‌ جک در طی عملیات حفاری تعبیه می شوند. دو عدد جک هیدرولیکی در اطراف چاه محکم می شود که پمپ های فشاری این جک ها را فعال می کنند و به کمک این جک ها غلاف ها وارد چاه می رود.

غلاف می تواند تا عمق بیشتر از ۴۵۷ متری نصب شوند و زمانی که  غلاف با قطر بزرگ تر استفاده شود چهار جک مورد استفاده قرار می گیرد. در زمان عملیات نصب، نیروی وارد شده از جک ها بر سطح مقطع غلاف تقسیم می شود.

فرو کردن غلاف در چاه به صورت ضربه ای

در این روش به غلاف ضربه وارد می شود و به پایین فرو می رود. و لجن ها و خاک هایی که از داخل خاک خارج می شود، از داخل غلاف بیرون می رود.

---

جمع بندی

لوله جدار چاه از انواع لوله های فولادی موجود در بازار است.شکل ظاهری لوله های جدار چاه یا لوله غلاف، به صورت استوانه ای توخالی می باشد که این لوله وقتی در اعماق چاه قرار بگیرد، به عنوان یک ابزار برای پمپاژ کردن و خارج کردن سیالاتی مثل گاز و نفت و آب می باشد. متداول ترین کاربرد لوله های جدار چاه برای پروژه های انتقال آب آشامیدنی می باشد.
