آیا با انواع روش های خمکاری لوله های فولادی آشنا هستید؟ مزایای خمکاری لوله فولادی چیست؟ یکی از مقاطع فولادی پرکاربرد در صنعت ساختمان سازی، لوله فولادی می باشد. لوله و پروفیل به سبب داشتن وزن سبک، برای حفاظت از استحکام ساختمان در ساختمان سازی استفاده می شود.
لازم است بدانید لوله و پروفیل از لحاظ اقتصادی بسیار مقرون به صرفه می باشند. خم کردن لوله و پروفیل در صنایع مختلف مانند هوا فضا، صنایع شیمیایی، لوازم برقی خانگی و غیره کاربرد دارد. روش های متعددی برای خم کردن لوله فولادی وجود دارد. برای کسب اطلاعات بیشتر درباره روش های خمکاری لوله با ادامه مقاله با آهن ملل همراه باشید.
یکی از مقاطع فولادی پرکاربرد در صنعت ساختمان سازی، لوله فولادی می باشد. خم کردن لوله فولادی در صنایع مختلف مانند هوافضا، صنایع شیمیایی، لوازم خانگی و غیره کاربرد دارد.
پیشنهاد مطالعه: برای کسب اطلاعات بیشتر درباره انواع لوله های فولادی و کاربرد آن ها در صنایع مختلف، مقاله “لوله فولادی چیست و در کدام صنایع قابل استفاده است؟” را مطالعه نمایید.
روش های زیادی برای خمکاری لوله فولادی وجود دارد، در ادامه مقاله به معرفی متداول ترین روش های خمکاری لوله فولادی می پردازیم.
خمکاری گرم لوله فولادی
قدیمی ترین روش برای خم کردن لوله خمکاری گرم لوله فولادی می باشد، وزن انواع لوله فولادی نیز براساس روش های مختلف تغییر می کند. زیرا در هنگام خم کردن و حرارت دادن لوله، در ساختار کریستالوگرافی تغییر ایجاد می شود. این روش کاربرد زیادی ندارد و بیشتر برای خم کردن لوله از روش سرد استفاده می شود.
در بعضی مواردی که استحکام و انعطاف پذیری جنس لوله توان تحمل تنش های خم کاری سرد را نداشته باشد باید از روش شکل دهی گرم استفاده کرد. در این زمان باید بعد از خم کاری بر روی لوله عملیات حرارتی انجام شود تا در صورت وجود تنش پسماند لوله تنش گیری شود و قطعه کار در هنگام استفاده دچار عیب هایی نظیر اعوجاج و پارگی نشود.
خصوصیات روش خمکاری گرم لوله فولادی
- خمکاری برای محدوده زیادی از ضخامت و شعاع امکان می پذیرد.
- انجام این کار عیوب زیادی از جمله بیضی شدن سطع مقطع و چروک شدن دارد.
- انرژی بالایی برای این کار صرف می شود.
- گران قیمت است.
- فرآیند آن بسیار کند است.
خمکاری به روش القایی
این نوع خمکاری به وسیله جریان الکتریکی و ایجاد میدان الکتریکی صورت می گیرد. به شکلی که یک لوله را از داخل کویل القایی عبور می دهند. این روش برای ایجاد خمکاری روی لوله های با درز مستقیم و اسپیرال انجام می گیرد.
مزایای خمکاری به روش القایی
- در این روش مانند روش قبل آلودگی ندارد.
- برای خم کردن لوله های قطور کاربرد دارد.
- این روش قیمت پایینی دارد.
- از لحاظ چروک خوردگی و بیضی شدن مقطع، از دو روش خمکاری دیگر بهتر است.
- این روش بازدهی بالایی دارد.
- کویل های القا کننده جریان در طول خمکاری، به طور مستقیم با لوله متصل نیست.
- کیفیت سطح خمکاری نسبت به روش خمکاری گرم بهتر است.
نکته: قیمت خدمات خمکاری لوله فولادی به نوع روش خمکاری و دستگاه مورد استفاده بستگی دارد.
خمکاری سرد لوله فولادی
خمکاری سرد لوله های فولادی روش های متعددی دارد که این روش ها به شرح زیر می باشد.
- خمکاری پرسی
در روش خمکاری پرسی، لوله میان دو غلتک قرار می گیرد و در جهت خم شدن به لوله نیرو وارد می شود.
- خمکاری فشاری
در روش خمکاری فشاری از سه قالب استفاده می گردد. قالب گیره، قالب خم و قالب فشار متحرک سه قالب این روش می باشند. در این پروسه قالب فشار اطراف محوری به مرکز قالب خم چرخانده می شود و در نهایت لوله خم شده با هندسه مورد نظر به دست می آید.

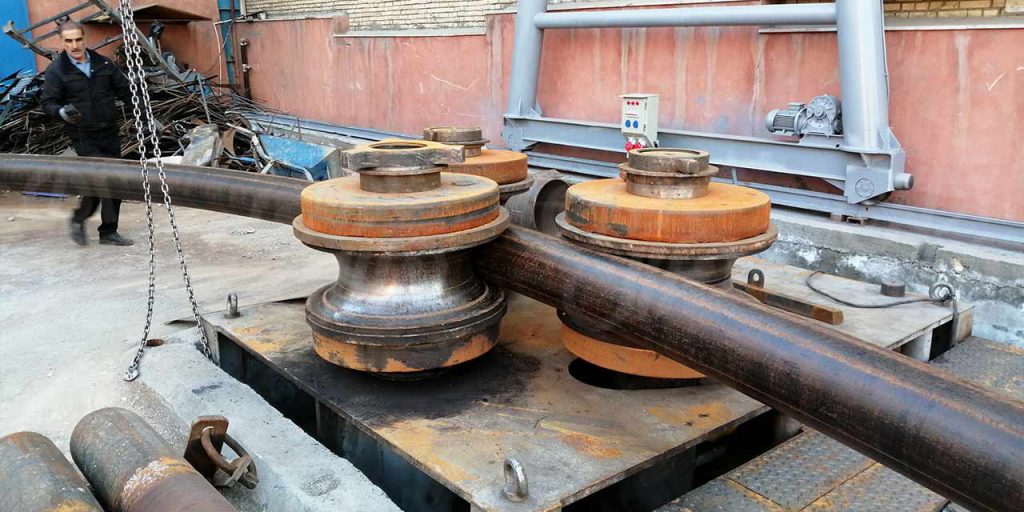

- خمکاری غلتکی
در این روش لوله از بین سه غلتک عبور می کند و خم های لازم بر روی لوله ایجاد می شود. در این روش انتخاب غلتک به ضخامت لوله وابسته است. این پروسه قابلیت خم مقاطع توخالی دایره ای را هم دارد.
- فرم دهی کششی
در روش شکل دهی کششی برخلاف روش پرسی قالب ثابت و بی حرکت می ماند. بلکه به جای آن گیره ها لوله را گرفته و متحرک هستند و با جابجایی لوله بر روی قالب، خم لازم بر روی لوله ایجاد می گردد.
- خمکاری کششی – چرخشی
این روش یکی از پرکاربرد ترین روش ها می باشد و نیروی مورد نیاز این روش به وسیله هیدرولیک، پنوماتیک، برق و یا به صورت مکانیکی تامین می گردد و به صورت دستی و یا عددی کنترل می شود. اکنون برای انجام خمکاری لوله های قطور بیشتر از روش خم کاری سه غلتکی استفاده می گردد. خمکاری سرد برای خم کردن لوله های با شعاع بالا در زاویه های کم برای انتقال نفت و گاز کاربرد دارد.
مزایای روش خمکاری سرد لوله های فولادی
- سرعت بالا و ارزان بودن روش خمکاری سرد
- کنترل داشتن برای جلوگیری از بروز عیوب ظاهری و چروک خوردگی
- در روش خمکاری سرد نیازی به پوسته زدایی و تمیز کردن سطح لوله نیست.
- این نوع خمکاری لوله انعطاف پذیری بالایی ندارد.
- نسبت به خمکاری گرم برگشت فنری و تنش های پسماند بیشتری وجود دارد.
مراحل روش خمکاری سرد
- بالا آمدن pin up shoe توسط سیلندر A
- بالا آمدن stiffback و برقراری اتصال میان die و لوله
- با بالا آمدن بیشتر stiffback در این مرحله، لوله خم می گردد.
- باربرداری با حرکت سیلندر c به طرف پایین
- خارج کردن مندرل از لوله
مجموعه آهن ملل مناسب ترین و به روزترین قیمت لوله فولادی را ارائه می دهد.
جمع بندی
دریافتیم که یکی از مقاطع فولادی پرکاربرد در صنعت ساختمان سازی، لوله فولادی می باشد. خم کردن لوله فولادی در صنایع مختلف مانند هوافضا، صنایع شیمیایی، لوازم خانگی و غیره کاربرد دارد. روش های زیادی برای خمکاری لوله فولادی وجود دارد که عبارتند از: خمکاری گرم لوله فولادی، خمکاری به روش القایی، خمکاری سرد لوله فولادی.
سوالات متداول انواع روش های خم کاری لوله فولادی
خم کردن لوله فولادی در کدام صنایع کاربرد دارد؟
خم کردن لوله فولادی در صنایع مختلف مانند هوافضا، صنایع شیمیایی، لوازم خانگی و غیره کاربرد دارد.
متداول ترین روش های خمکاری لوله های فولادی کدامند؟
روش های زیادی برای خمکاری لوله فولادی وجود دارد که عبارتند از: خمکاری گرم لوله فولادی، خمکاری به روش القایی، خمکاری سرد لوله فولادی.
متداول ترین انواع خمکاری سرد کدامند؟
خمکاری پرسی، خمکاری فشاری، خمکاری غلتکی، فرم دهی کششی، خمکاری کششی-چرخشی.
