ورق کپسول گاز را با هر ورقی نمی سازند. کپسول های گاز به ویژه از نوع خانگی در معرض فشار زیاد گاز هستند. به همین دلیل ورق هایی که برای این کار استفاده می شود باید هم قوی باشند و هم انعطاف پذیری بالایی داشته باشند. پس به نظر شما چه ورقی برای این کار مناسب است؟ در این مقاله به این سوال پاسخ می دهیم.

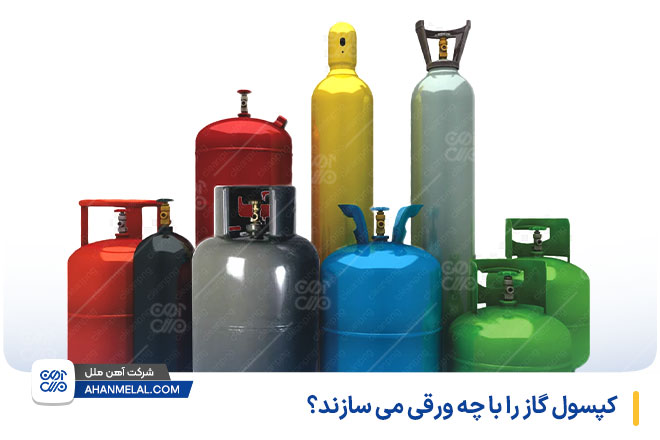

کپسول گاز را با چه ورقی می سازند؟
بسته به نوع سیلندر گاز، جنس ورق مورد استفاده متفاوت است. به عنوان مثال جنس ورق سیلندر گاز مایع (LGP) عموما از ورق های فولادی گرید SG 255 استفاده می شود. به طور کلی، جنس ورق کپسول گاز از ورق های فولادی کربن، استیل و آلومینیوم است. هر یک از این ورق ها مشخصات خاصی دارند که در بخش های بعدی توضیح می دهیم.

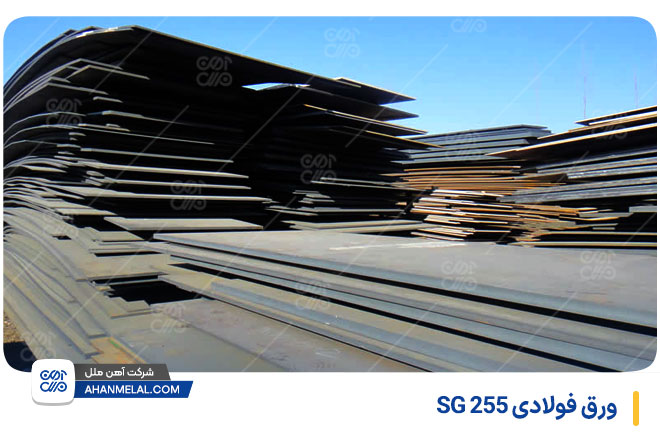

۱- ورق فولادی SG 255
ورق فولادی SG 255 تحت استاندارد JIS G 3116 ژاپن تولید می شود. این ورق مقاومت کششی بین ۳۵۰۰ تا ۴۵۰۰ کیلوگرم بر سانتی متر مربع (۳۴۳.۲۳ تا ۴۴۱.۲۹ مگا پاسکال) دارد. ضخامت ورق فولادی SG 255 بین ۲ تا ۳.۵ میلی متر است. در این ورق ها مقادیر زیادی منگنز وجود دارد. منگنز مقاومت ورق فولادی را در برابر خوردگی بالا می برد. در ایران، شرکت فولاد مبارکه اصفهان تولید کننده انواع ورق کپسول گاز با کیفیت های SG 255 و INS 434 است.

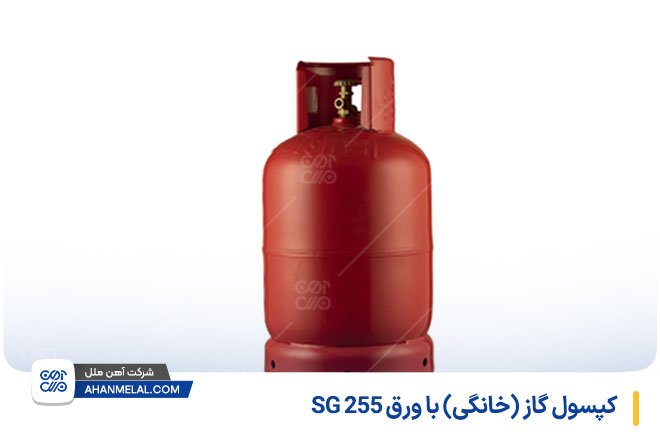

درشکل زیر یک نمونه سیلندر گاز خانگی را مشاهده می کنید که با این ورق ساخته شده است.

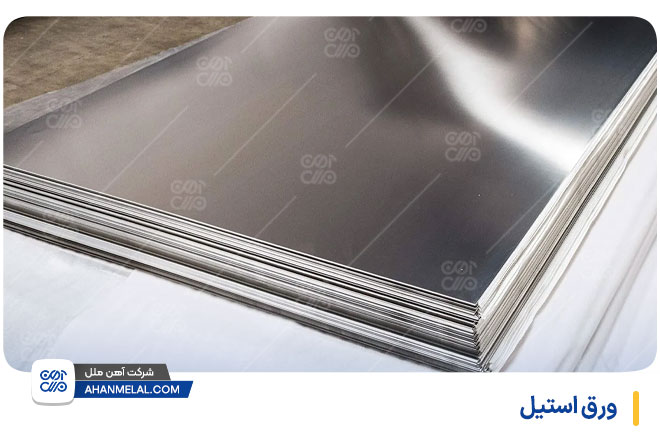

۲- ورق استیل

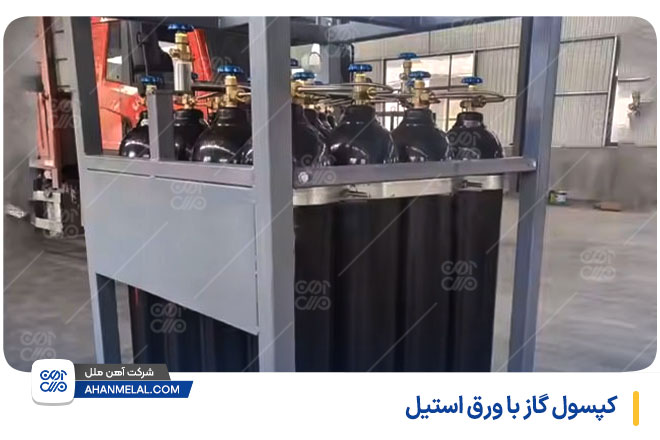

یکی از ورق های مناسب کپسول گاز، ورق استیل یا استنلس استیل است. استیل مقاومت بسیار بالایی در برابر محیط های اسیدی و گازهای واکنش گر دارد. به همین دلیل است که برای ساخت سیلندرهای حاوی گازهای دارویی استفاده می شود. گازهای دارویی شامل نیتریک اکسید، اکسیژن، هیدروژن، کربن دی اکسید، هلیوم می شود. در تصویر زیر یک نمونه کپسول گاز با ورق استیل را مشاهده می کنید.
ورق استیل در بازار انواع مختلفی دارد و کاربرد آن فقط محدود به ساخت کپسول گاز نمی شود. اگر اطلاعات بیشتری درباره این ورق می خواهید، مقاله زیر را می توانید بخوانید.
# حتما بخوانید
۳- ورق آلومینیوم

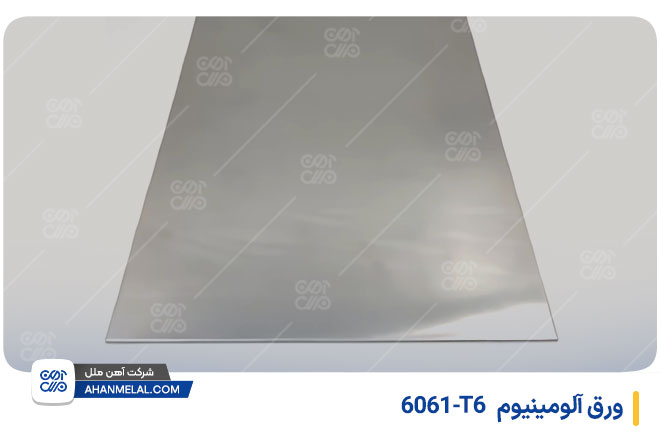

حتما با خود فکر می کنید که چرا ورق آلومینیوم برای سیلندر گاز استفاده می شود؟ مگر ورق آلومینیوم نازک نیست؟ دلیل آن سبک وزن بودن آن است. از ورق آلومینیوم برای ساخت سیلندرهای حاوی گازهای با خلوص بالا، کپسول اکسیژن پزشکی و سیلندر های کربن دی اکسید استفاده می شود. ورق آلومینیوم برای ساخت سیلندر گازی از گرید T6-6061 است که مقاومت کششی آن حداقل برابر با ۲۹۰ مگا پاسکال و مقاومت تسلیمی آن حداقل برابر با ۲۴۰ مگا پاسکال است.

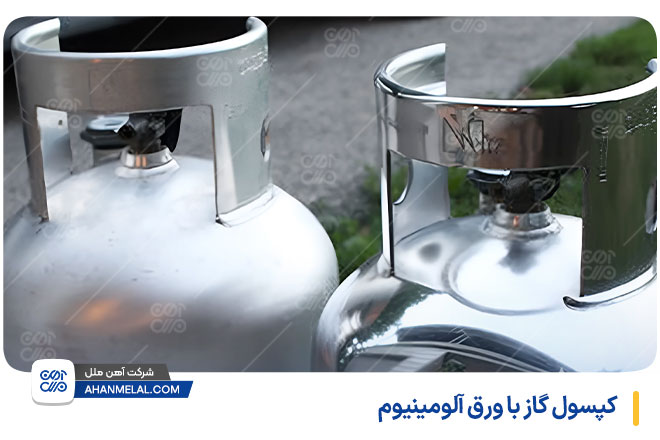

در تصویر زیر یک نمونه سیلندر گاز را می بینید که با ورق آلومینیوم ساخته شده است.
توجه: هر چه مقاومت تسلیمی ورق بالاتر باشد، تغییر شکل آن تحت تنش های بالا بیشتر می شود. به همین دلیل برای ساخت انواع قطعات می توان از ورق استفاده کرد. ورق آلومینیوم، انواع دیگری هم دارد که می توانید در مقاله زیر می توانید با آنها آشنا شوید.
# حتما بخوانید

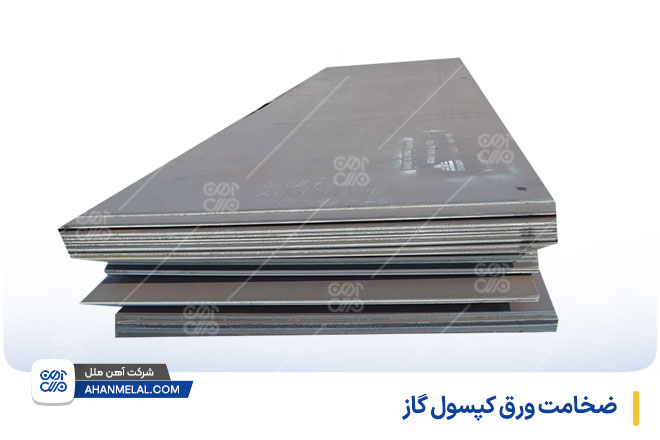

ضخامت ورق کپسول گاز
بسته به فشار کاری، ضخامت ورق کپسول گاز در بازار در اندازه های ۲، ۲.۳، ۳ و ۳.۵ میلی متر موجود است. برای سیلندرهای صنعتی که حجم گاز بیشتری در آن جای می گیرد، از ورق های فولادی SG 255 با ضخامت های ۳ و ۳.۲۵ استفاده می شود. در شکل زیر یک نمونه کپسول گاز صنعتی را می بینید که با ورق ۳ میلی متر ساخته شده است.
مشخصات ورق کپسول گاز
- جنس: فولاد، استیل، آلومینیوم
- ضخامت: از ۲ تا ۳.۵ میلی متر
- طول: ۶ متر
- عرض: ۱ و ۱.۲۵

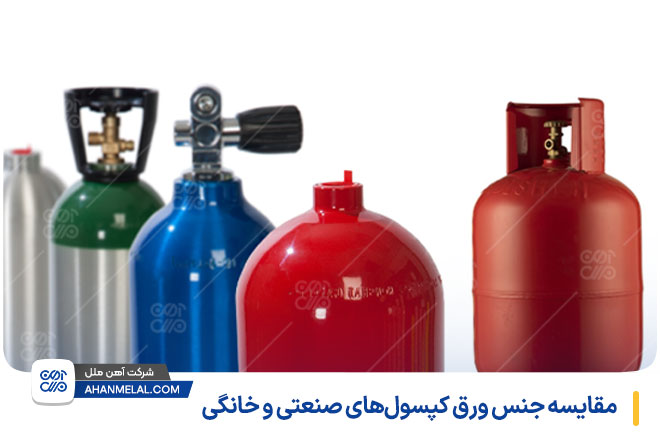

مقایسه جنس ورق کپسول‌های صنعتی و خانگی
جنس ورق کپسول های صنعتی معمولا به گونه ای است که با گازها زیاد واکنش نمی دهد مانند ورق های استیل. برای کپسول های خانگی معمولا از ورق های فولادی استفاده می شود زیرا در برابر فشار گاز مایع مقاومت بیشتری دارند. گاز مایع به عنوان سوخت وسایل نقلیه و وسائل گرمایشی مانند سیلندر گاز خانگی کاربرد دارد.
کلام آخر
جنس ورق کپسول گازی از ورق های فولادی SG 255T، استیل و آلومینویم است. بسته به کاربرد، ضخامت ورق ها فرق می کند؛ به عنوان مثال برای کپسول گاز خانگی از ورق با ضخامت های ۲، ۲.۵، و ۳ میلی متر استفاده می شود.
